高压开关柜智能解决方案


ag娱乐厅与ABB合作研发的 Unigear Zs1系列智能开关柜,柜内配置智能温湿度控制器以及相应的传感器,完成开关柜内温度、湿度的监视与控制,启动电加热器升 温或风扇通风散热。 根据实际需要,配置6~9个无线温度探头,完成柜内断路器触头以及电气接头处的温度检测。

联系我们获取更多关于高压开关柜智能解决方案内容

业务专线:0731-88238888转8403

业务邮箱:hnac@cshnac.com

  • 项目介绍
  • 主要功能


    【配置方案一】


    智能单元或设备就地安装在配电室高压开关柜上,完成开关柜的运行状态监视与控制。


    1.配置HZM96系列数控仪表完成三相交流电压、电流、功率、功率因数、频率等电气参数的采集。另配温度采集装置来完成高压开关柜触头及接点、刀闸开关、高压电缆中间头、干式变压器等设备的温度监测。


    2.对于有/无功电能的采集,根据要求可选用电子式电能表或HZM96系列数控仪表完成。


    3.继电保护功能以及断路器的跳合闸控制功能则配置DMP300系列或者HZP200系列微机保护测控装置来完成。


    4.保护功能、动作精度要求较高的场合可配置DMP300系列微机保护装置;保护功能相对简单的场合可配置HZP200系列用电保护装置。


    5.开关柜上各智能单元采用RS485现场总线组网,协议均采用标准Modbus-RTU协议。与上一级配电监控系统联络方式,可参考前述“计算机监控系统”一节。


    6.对于采用光电式电流、电压互感器的配电所,可根据“数字化变电站”建设的要求,采用HZP500系列微机保护测控装置来完成保护及控制功能。



    【配置方案二】

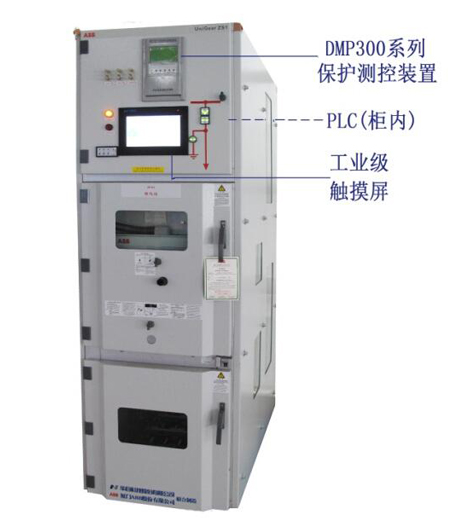

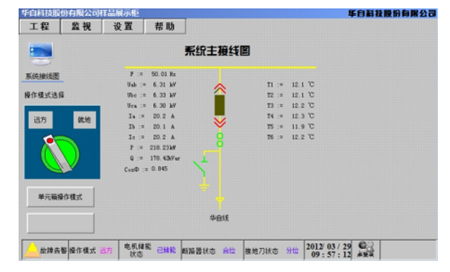

    1、在开关柜内完整的实现智能化方案,监视控制智能化,保护 测量由DMP300系列微机保护测控装置实现,配置PLC可编程控 制器完成断路器和刀闸等的电气操作逻辑闭锁以及控制,由工业 级触摸屏完成数据的显示、监视功能,利用触摸屏提供的HMI人 机接口界面操作可完成断路器或刀闸的控制,不需要再配置常规 的操作开关或把手。


    2、与传统常规操作开关的方案作对比:


    常规操作开关在使用一定年限后,其开关接点易出现松 动、接触不良,误动甚至拒动的现象;而采用此方案后所有操作 均转换为数字化操作避免了类似现象的发生;


    常规操作中无法进行开关操作的权限控制、五防操作以及 联锁顺序控制;此方案设计实现时针对性地完善了电气操作逻辑闭锁以及控制,提升了整套产品的技术含量。


    【ag娱乐厅与ABB合作研发的 Unigear Zs1系列智能开关柜】


    ◆ 配置实现


    1.柜内配置智能温湿度控制器以及相应的传感器,完成开关柜内温度、湿度的监视与控制,启动电加热器升 温或风扇通风散热。


    2. 根据实际需要,配置6~9个无线温度探头,完成柜内断路器触头以及电气接头处的温度检测。



    3.开关柜内DMP300系列微机保护测控装置、智能温湿度控制器、PLC与触摸屏之间可分别通过RS485现场 总线完成数据及信息的交换,柜外可通过RS485现场总线或以太网接入智能变配电监控系统,实现联网。




    【企业简介】


    ag娱乐厅股份有限公司(股票代码:300490)以智能控制、大数据分析决策系统为核心竞争技术,依托水利水电、智能变配电、环保、工业过程控制领域的优势市场地位,为用户提供工业物联一站式解决方案。公司在电站及泵站自动化控制设备市场占有率全国领先,并在新能源、轨道交通等新兴领域快速布局、实现突破,先后参与南水北调、沪昆高铁、长沙磁浮等国家精品工程的建设。


    联系我们获取更多关于高压开关柜智能解决方案内容

    业务专线:0731-88238888转8403

    业务邮箱:hnac@cshnac.com



    【主要功能】


    1.实时运行参数监视

    断路器工作/试验位置状态、储能状态、分合闸状态,以及接地刀分合闸状态;

    柜内温度、湿度的实时值;

    柜内电气触头以及接头的温度实时值;

    柜门实时状态;

    电气参数(三相交流电压、电流、功率、频率等)的实时值;


    2.控制保护

    可实现断路器储能、分合闸,手车摇进、摇出、接地刀分合等控制;

    实现柜内温湿度手动/自动控制;

    断路器触头温度自动保护跳闸;

    电气“五防”保护功能;

    继电保护功能;

    其他保护及控制;


    3.事故/故障报警

    “五防”操作程序报警;

    设备状态信息提示;

    操作失败报警信息等;

    可实现语言报警(需加配语音报警模块);


    4.数据查询管理

    历史负荷曲线;

    SOE事件顺序记录;

    用户权限管理等。
